■ [Cisco] DHCPサーバ設定例

ネットワーク構成

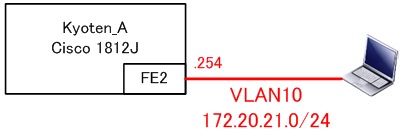

設定例では以下のようなネットワーク構成での例を示します。


DHCPサーバで使用する設定値は以下の通りです。

ネットワークアドレス:172.20.21.0
ドメインサフィックス:example.com
WINSサーバ:172.20.21.100
デフォルトゲートウェイ:172.20.21.254
NetBIOSノードタイプ:h-node(Hybridタイプ)
DNSサーバ(プライマリ):172.20.21.200
DNSサーバ(セカンダリ):8.8.8.8
DHCPリース時間:3日
IPアドレス払い出し範囲:172.20.21.21~172.20.21.160

ステップ1: PCが接続するセグメントのIPアドレスを割り当て

大前提として、DHCPでIPアドレスを払い出すセグメントがルータに存在しなければいけないので、
ルータにIPアドレスを割り当てます。
interface Vlan10
ip address 172.20.21.254 255.255.255.0
no shut
exit

interface FastEthernet2
switchport access vlan 10
exit

ステップ2: DHCPサーバの払い出し設定

IPアドレスの払い出し設定では、[dhcp pool]の項目でIPアドレスの払い出し設定を行います。
ip dhcp pool DHCP-Server
network 172.20.21.0 255.255.255.0
domain-name example.com
netbios-name-server 172.20.21.100
default-router 172.20.21.254
netbios-node-type h-node
dns-server 172.20.21.200 8.8.8.8
lease 3
exit



ステップ3: DHCP払い出しアドレス範囲の制限

ステップ2 の設定だけでは、セグメント全体がIPアドレスの払い出し範囲になるため、
プリンタなど、DHCPを使用しない機器が存在した場合は重複してしまうので、
IPアドレスの払い出し範囲を制限します。

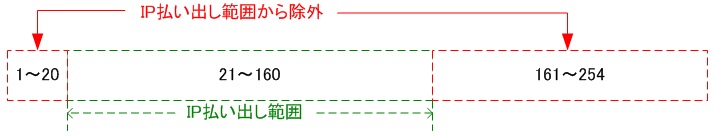

172.20.21.1~172.20.21.20 と 172.20.21.161~172.20.21.254 の範囲をIP払い出し範囲から除外することで
172.20.21.21~172.20.21.160 をIPアドレス払い出し範囲とします。



ip dhcp excluded-address 172.20.21.1 172.20.21.20
ip dhcp excluded-address 172.20.21.161 172.20.21.254

参考: 端末ごとにIPアドレスを固定する(毎回同じIPアドレスを取得させる)

払い出しされるIPアドレスが毎回変わると管理的に困る場合は、毎回同じIPアドレスを払い出す事ができます。
具体的には、IPアドレスとMACアドレスを1対1で対応づける設定を行います。

[dhcp pool] はIPアドレス1個に対して1つずつ作成し、

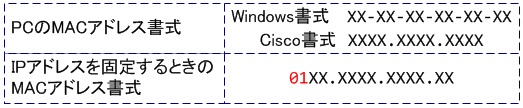

PCのMACアドレスが[XXXX-XXXX-XXXX] の場合、対応させるMACアドレスは[01XX.XXXX.XXXX.XX] の書式で記述します。


ip dhcp pool 172.20.21.21
host 172.20.21.21 255.255.255.0
client-identifier
01e4.7842.2050.32
exit

ip dhcp pool 172.20.21.22
host 172.20.21.22 255.255.255.0
client-identifier
01e4.78aa.1574.01
exit

PCのMACアドレスと払い出すIPアドレスを対応づける設定のみを記述しましたが、
ステップ2 の[DHCPサーバの払い出し設定]が実施されていれば、DNSサーバなどの設定は
[DHCPサーバの払い出し設定]その設定値を引き継ぐことができます。

赤文字:DHCP払い出し設定から引き継いだ部分
C:\>ipconfig/all

(中略)

イーサネット アダプター ローカル エリア接続:

   接続固有の DNS サフィックス . . . . .: example.com
   説明. . . . . . . . . . . . . . . . .: Marvell Yukon 88E8059 PCI-E Gigabit Ethernet Controller
   物理アドレス. . . . . . . . . . . . .: E4-78-42-20-50-32
   DHCP 有効 . . . . . . . . . . . . . .: はい
   自動構成有効. . . . . . . . . . . . .: はい
   リンクローカル IPv6 アドレス. . . . .: fe80::****:****:****:****
   IPv4 アドレス . . . . . . . . . . . .: 172.20.21.21(優先)
   サブネット マスク . . . . . . . . . .: 255.255.255.0
   リース取得. . . . . . . . . . . . . .: 2015年12月5日 20:07:58
   リースの有効期限. . . . . . . . . . .: 2015年12月6日 20:07:57
   デフォルト ゲートウェイ . . . . . . .: 172.20.21.254
   DHCP サーバー . . . . . . . . . . . .: 172.20.21.254
   DHCPv6 IAID . . . . . . . . . . . . .: *********
   DHCPv6 クライアント DUID. . . . . . .: 00-01-00-01-17-A0-20-D4-**-**-**-**-**-**
   DNS サーバー. . . . . . . . . . . . .: 172.20.21.200
                                          8.8.8.8
   プライマリ WINS サーバー. . . . . . .: 172.20.21.100
   NetBIOS over TCP/IP . . . . . . . . .: 有効
