イーサネットのフレームフォーマット

イーサネットフレームとは、イーサネットで通信する時に使用する[フレーム]の中の順番やサイズの仕様のことです。
フレームフォーマットは複数ありますが、主に以下の2つが存在します。

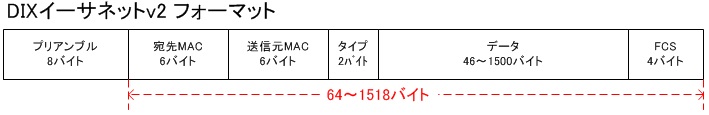

現在の主流となっているフォーマットです。LAN内を流れるほとんどのフレームが、このフォーマットになっています。

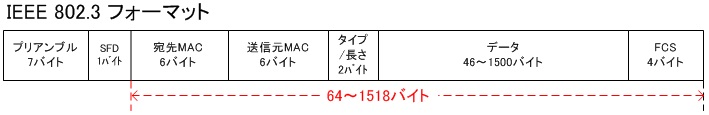

上位層とは通信をせず、データリンク層のみで使用されるフレームの場合、802.3フレームフォーマットが使われているものがあります。
Cisco独自プロトコルであるCDP(Cisco Discovery Protocol)では、このフレームフォーマットを使用します。

フィールド	説明
プリアンブル	同期をとるタイミングを与えるための信号。同期をとったあとは受信した機器側で削除されてしまうため、プリアンブルはフレームのサイズとしてはカウントせず、フレームの長さは、最小64バイト、最大1518バイトとなる。　※SFD(Start Frame Delimiter)：フレーム開始部
宛先MAC	宛先のMACアドレス
送信元MAC	送信元のMACアドレス
タイプ/長さ	IEEE仕様ではデータサイズを表すためのもだったが、DIXイーサネットv2 が主流であったため、現在では以下のように判断するように変更されている 0x0000～0x05DC : 長さフィールド 0x0600 以上 : タイプフィールド
データ	ユーザが送信するデータが入る部分。最小46バイト、最大1500バイト
FCS	Frame Check Sequenceの略で、エラーチェックのために使用される値。 FCSとして送られてきた値と、フレームを受信した機器側で計算した値を比べ、同じ値であれば伝送中にエラーがなかったということが確認できる。
